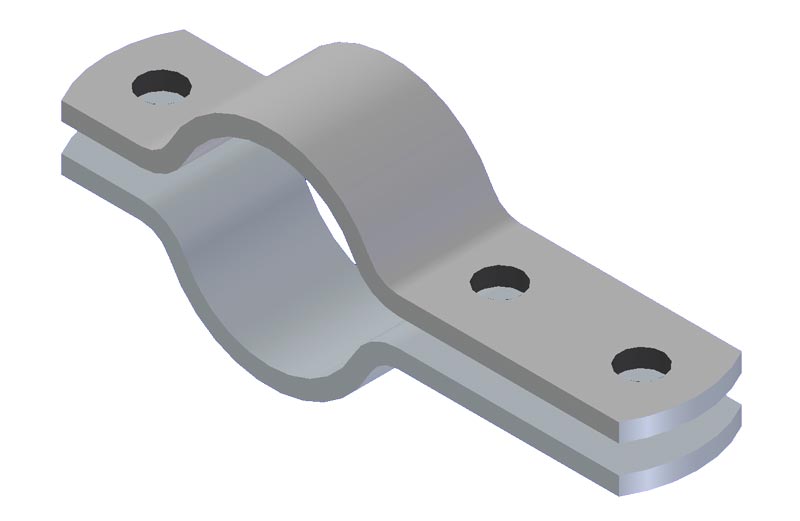

Obejma na rury z zaokrąglonymi końcami do średnicy DN 1000 wg DIN 3567 Typ B
Nr produktu | d1 | Zastosowanie do rur o średnicy | a | b | c | d2 | f | BxS | Dedykowane śruby (dł.min) | 100 par = kg bez śrub |
|
---|---|---|---|---|---|---|---|---|---|---|---|
201010.IS | 20 | 15 | 57 | 46 | 15 | 11.5 | 7 | 30x5 | M 10x35 | 28 | |
201012.IS | 21.3 | ½” | 59 | 29 | |||||||
201014.IS | 25 | 20 | 62 | 31 | |||||||
201016.IS | 26.9 | ¾” | 66 | 32 | |||||||
201018.IS | 30 | 25 | 68 | 33 | |||||||
201020.IS | 33.7 | 1” | 72 | 35 | |||||||
201022.IS | 38 | 32 | 76 | 36 | |||||||
201024.IS | 42.4 | 1 ¼” | 82 | 38 | |||||||
201026.IS | 44.5 | 40 | 84 | 39 | |||||||
201028.IS | 48.3 | 1 ½” | 88 | 40 | |||||||
201030.IS | 57 | 50 | 104 | 54 | 18 | 14 | 9 | 40x6 | M 12x40 | 76 | |
201032.IS | 60.3 | 2” | 108 | 77 | |||||||
201034.IS | 76.1 | 65 | 2 ½” | 122 | 85 | ||||||
201036.IS | 88.9 | 80 | 3” | 136 | 95 | ||||||
201040.IS | 108 | 100 | 172 | 70 | 24 | 18 | 11 | 50x8 | M 16x55 | 203 | |
201042.IS | 114.3 | 4” | 178 | 206 | |||||||
201044.IS | 133 | 125 | 196 | 220 | |||||||
201046.IS | 139.7 | 5” | 204 | 225 | |||||||
201048.IS | 159 | 150 | 222 | 240 | |||||||
201050.IS | 168.3 | 6” | 232 | 252 | |||||||
201052.IS | 193.7 | 175 | 7” | 258 | 280 | ||||||
201054.IS | 216 | 200 | 280 | 300 | |||||||
201056.IS | 219.1 | 8” | 284 | 310 | |||||||
201060.IS | 267 | 250 | 342 | 86 | 30 | 23 | 14 | 60x8 | M 20x60 | 440 | |
201062.IS | 273 | 10” | 348 | 450 | |||||||
201066.IS | 323.9 | 300 | 12” | 398 | 510 | ||||||
201068.IS | 355.6 | 350 | 14” | 432 | 575 | ||||||
201070.IS | 368 | 350 | 444 | 595 | |||||||
201072.IS | 406.4 | 400 | 16” | 498 | 104 | 36 | 27 | 18 | 70x10 | M 24x65 | 960 |
201074.IS | 419 | 510 | 980 | ||||||||
201076.IS | 457.2 | 450 | 18” | 548 | 1035 | ||||||
201078.IS | 508 | 500 | 20” | 600 | 1130 | ||||||
201080.IS | 521 | 614 | 1150 | ||||||||
201082.IS | 609.6 | 600 | 24” | 702 | 1352 | ||||||
201084.IS | 711.2 | 700 | 28” | 830 | 120 | 40 | 30 | 20 | 80x12 | M 27x80 | 2180 |
201086.IS | 812.8 | 800 | 32” | 930 | 100x15 | 2410 | |||||
201088.IS | 914.4 | 900 | 36” | 1030 | 2655 | ||||||
201090.IS | 1016 | 1000 | 40” | 1130 | 140 | 50 | 3740 |
